Servizi igienici ferroviari: ecco le migliori attrezzature per lo spurgo

Lo spurgo è un’attività indispensabile laddove sono presenti acque reflue. Oltre agli ambienti domestici, urbani e industriali, anche sui mezzi di trasporto va effettuato il trattamento delle acque dei bagni presenti a bordo.

Ogni attività umana, sia quelle domestiche, che quelle industriali, che quelle agricole, produce liquidi di scarico contenenti sostanze organiche e inorganiche potenzialmente dannose per l’ambiente. Per tale motivo le normative anti-inquinamento impongono il trattamento di depurazione prima che le acque reflue vengano disperse in corsi d’acqua o terreni, onde evitare la contaminazione di superfici, falde acquifere, fiumi e mari.

Laddove non esistono scarichi fognari, si interviene con attrezzature per lo spurgo per compiere due operazioni principali:

• aspirazione di fango e acque reflue;
• svuotamento condutture.

PTC produce un’ampia gamma di macchinari dedicati al cosiddetto urban cleaning, applicabili anche per l’aspirazione di acque reflue e fango in caso di allagamenti o per la pulizia di fosse biologiche.

Tra questi ci sono anche macchinari dedicati alla pulizia dei bagni chimici e allo svuotamento dei servizi igienici di treni.

Nei treni, dove non si può collegare un sistema di condutture di scarico, i bagni sono dotati di serbatoi che accumulano le acque reflue che, periodicamente, vanno svuotati.

Il trasporto pubblico dei passeggeri, però, deve garantire puntualità e comfort: per questo lo smaltimento delle acque reflue dai serbatoi dei servizi igienici a bordo deve avvenire in modo rapido e senza lasciare alcuna traccia.

Le operazioni di spurgo vengono eseguite da personale qualificato mediante una specifica attrezzatura chiamata unità di aspirazione: si tratta di impianti che possono aspirare o travasare qualsiasi tipo di materiale – liquido, umido, granulare, polveri – e possono essere fissi, mobili o carrellati, progettati per agevolare le operazioni di spurgo e ridurre i tempi di inattività deleteri per il settore dei trasporti.

Queste particolari attrezzature da spurgo sono dotate di una pompa di aspirazione che comprime l’aria creando l’effetto del vuoto all’interno di una cisterna di acciaio inox. Il movimento delle palette permette l’aspirazione del materiale tramite l’apertura di una valvola di carico.

Per effettuare lo svuotamento dei servizi igienici bisogna inserire l’apposito tubo nel serbatoio da svuotare, in modo che la pressione assorba e risucchi il liquame nella cisterna.

Le unità di aspirazione sono impiegate per estrarre questi materiali che rendono le acque non utilizzabili, depositandoli nella cisterna del macchinario per poi smaltirli adeguatamente. La tenuta stagna delle cisterne impedisce la fuoriuscita dei liquidi o dei vapori durante il trasporto.

Le Vortex PTC sono unità autonome di aspirazione compatte, utilizzabili per il recupero e il trasporto di liquidi non pericolosi, residui fognari, fanghi, semi-solidi, oli, etc.

La gamma comprende:

• unità built-inideate per essere per installate su veicoli commerciali di piccole, medie e grandi dimensioni a seconda delle diverse esigenze;
• unità portatilicon motorizzazione elettrica o benzina, massima semplicità di utilizzo e di movimentazione;
• unità trailer, rimorchi professionali omologati per la circolazione stradale.

Sono attrezzature per spurgo trasportabili, installabili su pianali scarrabili o su autocarri senza modificare il veicolo.

Si compongono di:

• pompe da vuoto professionali a palette;
• serbatoio in acciaio inossidabile a tenuta stagna;
• sistema di lavaggio ad alta pressione nella versione combinata.

Dotate di resistenti cisterne in acciaio di varie misure, a seconda delle necessità possono essere movimentate con forche o con ganci di sollevamento.

• Cisterna in acciaio inox resistente al vuoto
• Movimentazione con forche o con ganci di sollevamento
• Motore a benzina Honda mod. GX 160
• Pompa da vuoto professionale con trasmissione cinghia e puleggia
• Quadro motore con avviamento elettrico
• Valvola manuale a 4 vie per mandata/aspirazione

• Motori benzina Honda GX 270 / GX 390
• Pompe da vuoto professionali a palette
• Movimentazione a gancio con fasce o con sollevatore a forche
• 5 m tubo Ø 80 mm, per l’aspirazione con innesto rapido
• Cisterna in acciaio inox (800/1000/2000 l), valvola di troppo pieno, valvola sicurezza +0,5 bar, doppio indicatore di livello, valvola di carico/scarico manuale

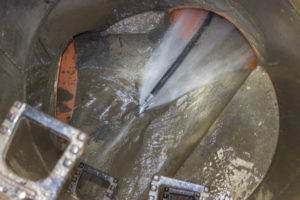

Le unità di aspirazione combinate PTC sono dotate di pompe per il lavaggio ad alta pressione (possono arrivare fino a 250 bar), necessarie per asportare i residui senza danneggiare la parte strutturale delle condutture. L’acqua fuoriesce da un ugello che pulisce l’interno dei tubi da incrostazioni, ruggine e sedimenti.

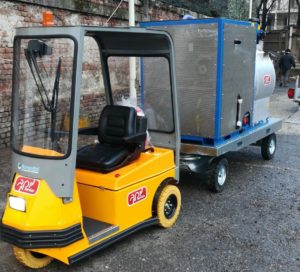

In particolare, Vortex Combi è un’unità di aspirazione dotata di un sistema di lavaggio ad alta pressione. Grazie ad una cisterna d’acqua in plastica della capacità di 500 litri ed un naspo HP manuale con 50 metri di tubo, è in grado di svolgere la doppia funzione di aspirare residui liquidi e lavare con un getto ad alta pressione.

• Telaio di alta qualità in acciaio con predisposizione per sollevamento tramite forche muletto
• 2 motori diesel Yanmar L100
• Pompe da vuoto professionali a palette
• Pompe HP da lavaggio Comet
• Cisterna in acciaio inox 800 l, valvola di troppo pieno, valvola sicurezza +0,5 bar, doppio indicatore di livello, valvola di carico/scarico manuale
• Cisterna acqua in plastica 200 l
• Naspo HP manuale con 15 metri di tubo
• 5 m tubo Ø 80 mm, per l’aspirazione con innesto rapido

• Telaio in acciaio di alta qualità con predisposizione per sollevamento tramite forche muletto
• Motori benzina Honda GX 390 / GX 690
• Pompe da vuoto professionali a palette
• Lubrificazione forzata
• Pompe HP da lavaggio Comet TW Premium
• Cisterna in acciaio inox 1000 l, valvola di troppo pieno, valvola sicurezza +0,5 bar, doppio indicatore di livello, valvola di carico/scarico manuale
• Cisterna acqua in plastica 500 l
• Radiocomando multifunzione (ON/OFF, By-Pass, ± RPM)
• Naspo HP manuale con 50 metri di tubo
• 5 m tubo Ø 80 mm, per l’aspirazione con innesto rapido
• Puntale di aspirazione Ø 80 mm

La linea di unità di aspirazione PTC è corredata da una serie di accessori che facilitano ulteriormente le operazioni di spurgo e di lavaggio dei serbatoi dei servizi igienici di treni e aerei:

• Kit pistola con varie tipologie di lance da lavaggio
• 5 mt tubo Ø 60 mm per l’aspirazione con innesto rapido
• 5 mt tubo Ø 100 mm per l’aspirazione con innesto rapido inox per scarico cisterna
• Pescante a puntale rigido in PVC Ø 60 mm per aspirazione con valvola

• Telaio di alta qualità in acciaio con predisposizione per sollevamento tramite forche muletto
• 2 motori diesel Yanmar L100
• Pompe da vuoto professionali a palette
• Pompe HP da lavaggio Comet
• Cisterna in acciaio inox 800 l, valvola di troppo pieno, valvola sicurezza +0,5 bar, doppio indicatore di livello, valvola di carico/scarico manuale
• Cisterna acqua in plastica 200 l
• Naspo HP manuale con 15 metri di tubo
• 5 m tubo Ø 80 mm, per l’aspirazione con innesto rapido

• Telaio in acciaio di alta qualità con predisposizione per sollevamento tramite forche muletto
• Motori benzina Honda GX 390 / GX 690
• Pompe da vuoto professionali a palette
• Lubrificazione forzata
• Pompe HP da lavaggio Comet TW Premium
• Cisterna in acciaio inox 1000 l, valvola di troppo pieno, valvola sicurezza +0,5 bar, doppio indicatore di livello, valvola di carico/scarico manuale
• Cisterna acqua in plastica 500 l
• Radiocomando multifunzione (ON/OFF, By-Pass, ± RPM)
• Naspo HP manuale con 50 metri di tubo
• 5 m tubo Ø 80 mm, per l’aspirazione con innesto rapido
• Puntale di aspirazione Ø 80 mm

La linea di unità di aspirazione PTC è corredata da una serie di accessori che facilitano ulteriormente le operazioni di spurgo e di lavaggio dei serbatoi dei servizi igienici di treni e aerei:

• Kit pistola con varie tipologie di lance da lavaggio
• 5 mt tubo Ø 60 mm per l’aspirazione con innesto rapido
• 5 mt tubo Ø 100 mm per l’aspirazione con innesto rapido inox per scarico cisterna
• Pescante a puntale rigido in PVC Ø 60 mm per aspirazione con valvola
